Электростатическая коптильня: принцип работы и инструкция по самостоятельной сборке

Электростатическая коптильня — устройство, использующее электрический ток для создания дыма, что обеспечивает равномерное копчение и насыщенный вкус. В этой статье мы рассмотрим принцип работы электростатической коптильни и предоставим пошаговую инструкцию по ее сборке. Вы узнаете о важных особенностях и разновидностях конструкций, а также получите практические советы для создания эффективного и безопасного устройства для копчения в домашних условиях.

Что такое копчение в электростатическом поле

Для копчения мяса или рыбы требуется значительное количество времени. При использовании традиционного метода, без электрического оборудования, дым проникает в продукты медленно, что может занять часы, а иногда и дни. В отличие от этого, электростатическое копчение значительно сокращает время приготовления. Это ускорение достигается благодаря нескольким факторам:

• Использование дымогенератора вместо углей.
• Дым взаимодействует с сеткой, по которой проходит электрический ток.
• Дым ионизируется и попадает в коптильную камеру.
• Продукты, находящиеся внутри, подключены к катоду.
• Разность потенциалов создает условия, при которых полуфабрикаты буквально притягивают дым.
• Ионизированные частицы равномерно распределяются по всему объему продукта, а не слоями, как в традиционном копчении.

Приготовление с помощью этого метода возможно в двух вариантах:

• Горячий метод — процесс занимает до 4 часов при температуре +120°С.
• Холодный метод (для тех, кто готов подождать) — длится от нескольких часов до нескольких суток при температуре +215°С.

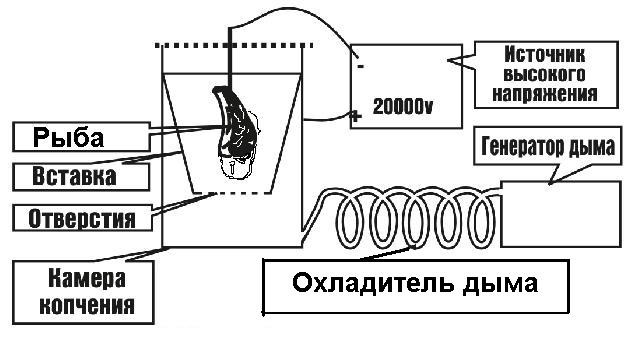

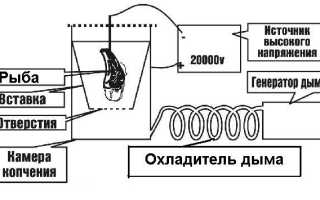

Чтобы лучше понять принцип работы такого устройства, мы подготовили детальное описание:

1. Сырые ингредиенты укладываются в камеру (чаще всего их вешают на крючки) и становятся частью электрической цепи, пока она еще не активна.
2. В отсек дымогенератора загружаются опилки фруктовых деревьев (брикеты или стружка), после чего запускается ТЭН.
3. Затем дверца аппарата плотно закрывается, и в течение примерно получаса внутри накапливается достаточное количество дыма.
4. После этого включается электростатическое поле. В результате работы электронагревателя дым ионизируется и получает положительный заряд, после чего притягивается к отрицательному электроду — мясным и рыбным заготовкам. Благодаря мощной кинетической энергии, возникающей из-за взаимодействия зарядов, дым проникает на всю глубину сырья, равномерно распределяясь по всей тушке. В традиционной коптилке большая часть дыма теряется: оседает на стенках и просто выбрасывается. Поэтому обработка занимает больше времени, а копчение происходит только на верхних слоях.
5. После завершения процесса продуктам необходимо время, чтобы окончательно дозреть. Их помещают в прохладное место, где они продолжают созревать.

Эксперты в области кулинарии и технологий отмечают, что электростатическая коптильня представляет собой инновационное устройство, которое позволяет добиться насыщенного копченого вкуса без использования традиционного дыма. Принцип работы основан на создании электрического поля, которое способствует оседанию частиц дыма на поверхности продуктов. Это обеспечивает равномерное копчение и сохранение аромата.

Для самостоятельной сборки электростатической коптильни специалисты рекомендуют использовать доступные материалы, такие как металлические контейнеры, вентиляторы и источники питания. Важно учесть правильные пропорции и расположение элементов, чтобы обеспечить эффективное функционирование устройства. Также стоит обратить внимание на безопасность, используя изоляционные материалы и соблюдая электрические нормы. С учетом этих рекомендаций, даже начинающий мастер сможет создать свою коптильню, открывая новые горизонты в кулинарии.

Электростатическая коптильня своими руками за 1 день! Подробная инструкция!

Виды и классификация

Существует несколько типов готовых статических коптилен, которые различаются по своему назначению, объему и функциональным возможностям.

• Устройства для домашнего использования имеют компактные размеры. Обычно они способны вмещать до 3,5 кг продуктов. В моделях, оснащенных собственным источником тепла, возможно холодное копчение. Если такого источника нет, то доступно только горячее копчение. В качестве нагревательного элемента используется газовая плита.
• Другой вариант — цилиндрические коптильни с шланговым дымоотводом. Их устанавливают на плиту, а щепа нагревается с помощью горелок. Большинство моделей этого типа значительно больше по размеру, чем предыдущие, поэтому их чаще всего используют в кафе и ресторанах. При этом режим работы коптильни — исключительно горячий.

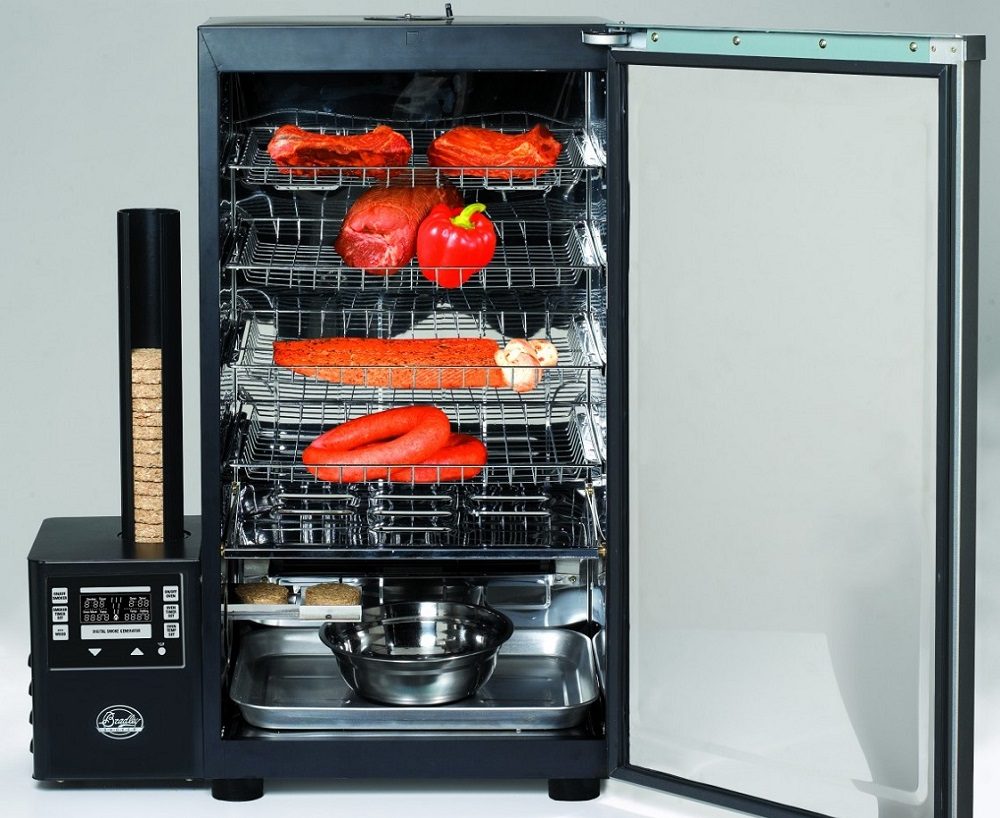

• В настоящее время наибольшей популярностью пользуются цифровые коптильни. Они полностью автоматизированы. Чтобы начать процесс приготовления, достаточно загрузить ингредиенты и щепу, а затем выбрать нужный режим. Более того, такая техника самостоятельно контролирует процесс копчения, что позволяет повару сосредоточиться на приготовлении других блюд.

Интересные факты

Вот несколько интересных фактов о электростатических коптильнях и их принципе работы:

1. Принцип электростатического осаждения: Электростатические коптильни используют принцип электростатического осаждения частиц дыма на поверхности продуктов. Это достигается за счет создания электрического поля, которое притягивает дымовые частицы к мясу или рыбе, обеспечивая равномерное и глубокое копчение без необходимости в постоянном контакте с дымом.

2. Экономия времени и ресурсов: В отличие от традиционных коптилен, которые требуют длительного времени для достижения нужного вкуса и аромата, электростатические коптильни могут значительно сократить время копчения. Благодаря эффективному осаждению дыма, продукты могут быть готовы всего за несколько часов, что делает процесс более удобным и экономичным.

3. Самостоятельная сборка: Создание электростатической коптильни своими руками возможно благодаря доступности необходимых компонентов, таких как генератор высокого напряжения, электродные системы и контейнеры для продуктов. Существует множество инструкций и видеоуроков, которые помогают энтузиастам собрать свою коптильню, адаптируя ее под свои нужды и предпочтения.

Эти факты подчеркивают как инновационные аспекты работы электростатических коптилен, так и возможности для самостоятельного творчества в их создании.

Плюсы и минусы

Копчение таким образом обладает как положительными, так и отрицательными сторонами.

Электростатика против классического копчения! Время, качество, нюансы!

Самодельные электростатические коптильни

Не обязательно приобретать дорогостоящее оборудование, чтобы порадовать себя и близких вкусными копчеными деликатесами. Электростатическую коптильню можно создать самостоятельно в домашних условиях, используя доступные материалы и инструменты.

Это устройство состоит из четырех ключевых компонентов:

• Коробчатая камера, которую можно изготовить из дерева (например, фанеры) или стеклопластика с хорошими диэлектрическими свойствами. Металл и стекло не являются оптимальными материалами для этой конструкции, однако, если вы решите их использовать, обязательно ознакомьтесь с правилами безопасности. Если нет возможности самостоятельно создать корпус, можно адаптировать старый холодильник. Переделка не требует особых навыков плотника. Размеры каркаса зависят от объема продуктов, которые вы планируете коптить за один раз. Для более точного контроля процесса можно сделать дверь из прозрачного материала или вырезать смотровое окошко.
• Дымогенерирующий блок. Источник дыма также можно собрать своими руками. Наиболее распространенный вариант — это тлеющий тип с эжектором и электрическим нагревом. Устройство можно изготовить из чугунной утятницы или кастрюли из нержавеющей стали.
• Система охлаждения до рабочей температуры. В охлаждающей камере также происходит очистка дыма от смол и дёгтя. Игнорирование этого этапа может привести к образованию плотного налета на электродах, что нарушит работу электростатического поля. Охладитель можно создать из змеевидного шланга.
• Генератор поля высокого напряжения (10-20 кВ). Для его создания потребуется собрать простую электрическую схему. Вам понадобятся: металлическая сетка, эбонитовые кольца, транзистор, сетевой кабель, резистор и одно из предложенных ниже электрогенерирующих устройств. При разработке высоковольтного генератора рекомендуется использовать специальные руководства, которые можно найти в интернете. Некоторые детали можно извлечь из старой микроволновки, в частности, высоковольтные диоды с током от 0,3 до 2,5 Ампер.

Утечка электрического потенциала через металлические элементы может привести к серьезному электрическому удару. Поэтому для вашей безопасности мы настоятельно рекомендуем минимизировать количество проводящих элементов в собранном устройстве.

Ключевым элементом конструкции, от которого зависит качество и эффективность работы, является электроконтур, который можно собрать из различных неиспользуемых приборов. В этой статье мы рассмотрим два самых популярных и надежных варианта, которые уже давно проверены многими домашними кулинарами на практике.

Развёртка телевизора

Ключевым элементом электроконтура может стать развёртка от старого кинескопного телевизора. Это компактная электронная плата, которая соединена с высоковольтным выпрямителем и трансформатором. Если плата в исправном состоянии, достаточно подключить её электроды и подать питание. После этого можно приступать к запуску коптилки.

Катушка зажигания и автомобильный аккумулятор

Альтернативный источник электростатического поля — это индукционная катушка зажигания, используемая в двигателе внутреннего сгорания автомобиля. Она способна функционировать как понижающий трансформатор, а аккумулятор может выступать в качестве надежного источника питания.

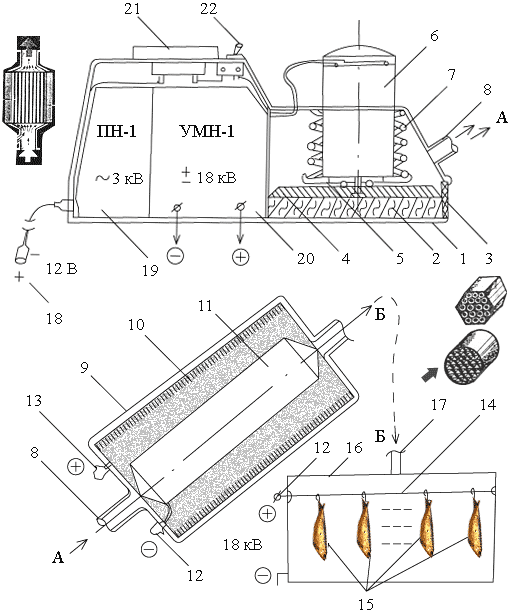

Изготовления электростатической коптильни своими руками

Создание коптильни не является чрезмерно сложным процессом, однако есть несколько важных моментов, которые следует учитывать при её разработке. Мы подготовили подробное руководство, в котором постарались доступно объяснить каждый этап изготовления.

1. На верхней части корпуса необходимо установить крышку, к которой будут крепиться дымоотвод и термометр.
2. На дне, напротив, следует сделать отверстие для вентилятора, который будет подавать дым. Для поддержания оптимального процесса тления важно контролировать подачу воздуха, изменяя положение вентилятора.
3. Обычно дымогенератор размещают в нижней части устройства (это зависит от размеров основного каркаса). Чтобы уменьшить количество смолистых веществ, вместе с ним устанавливается съёмный фильтр, который также помогает охладить дым.
4. Для равномерного распределения дыма в камере над выходом дымохода устанавливается рассеиватель.
5. Далее соедините генератор дыма и охладитель с проточной водой с помощью металлической трубы, обвивающей дымоход спиралью. Можно также использовать гофрированный стальной шланг. Один конец подключается к водоснабжению, а другой выводится в канализацию.
6. Электростатическое поле создаётся с помощью трёх сеток-подвесок: две устанавливаются по бокам камеры, одна — в центре. Они соединяются с анодом генератора напряжения (положительным зарядом) с помощью сетевого провода. Сетки изготавливаются из медной, латунной или стальной проволоки.
7. Катод (отрицательный заряд) подключается к крюкам, на которые будут нанизываться продукты. Если корпус металлический, сырьё должно быть изолировано эбонитовыми кольцами (или используйте диэлектрические стержни).
8. Рекомендуется также оснастить конструкцию влагосборником, чтобы избавиться от избыточного жира и воды. Лучше всего разместить его внизу — так влага будет скапливаться на стенках и стекать в специальный лоток.

Скорость копчения зависит от нескольких факторов: плотности дыма, уровня напряжения и влажности внутри камеры. В первый раз мы советуем готовить небольшое количество продуктов, чтобы сразу выявить возможные недостатки.

Техника безопасности

При использовании электрической коптильни крайне важно учитывать правила безопасности, чтобы избежать неприятностей.

• Прежде всего, устройство должно находиться на резиновом коврике или другом диэлектрическом основании.
• Начинать процесс копчения можно только при условии, что влажность в помещении не превышает 80%.
• Ингредиенты для копчения следует развешивать, избегая контакта с сеткой или корпусом устройства.
• Все элементы электрической цепи должны быть надежно изолированы от конструкции, которую также рекомендуется заземлить.
• Копчёные блюда можно извлекать только после отключения устройства от электросети.

Любые признаки неисправности, такие как искры или статический заряд на корпусе, являются достаточным основанием для немедленного отключения аппарата.

Как самому сделать электростатическую коптильню холодного копчения на лоджии

Возможные проблемы копчения и пути их решения

Даже если установка была собрана в соответствии с инструкцией, домашние повара, особенно те, кто только начинает, часто сталкиваются с различными трудностями, в частности, с низким качеством конечного продукта. Рассмотрим наиболее распространённые проблемы и способы их решения.

• Горечь в готовом блюде может возникнуть из-за неправильного выбора щепы. Не рекомендуется использовать древесину сосны, опилки ели и других хвойных деревьев, так как они содержат значительное количество смолы, что негативно сказывается на вкусе готового блюда.
• Также на качество продукта влияет избыточная влажность щепок и высокая концентрация в брикетах (специальных спрессованных плитках для копчения).
• Рыхлая и расплывчатая текстура может быть следствием избытка влаги. Перед началом копчения ингредиенты необходимо тщательно высушить.
• Резкий запах — это сигнал о том, что вяленое мясо и рыба требуют хорошей вентиляции, как минимум, в течение 6 часов. На самом деле процесс приготовления ещё не завершён, и нужно избавиться от излишков дыма.
• Низкая температура и недостаток дыма обычно связаны с повреждением ТЭНов. Проверьте нагревательные элементы на наличие неисправностей и замените их при необходимости.

Продукты, подходящие для приготовления в коптильне

Для процесса копчения или вяления рекомендуется использовать полуфабрикаты с высоким содержанием жира. К таким продуктам относятся скумбрия, лосось, сардина, мясная вырезка, сало, а также некоторые виды колбас и сосисок. Копчёный аромат можно также добавить морепродуктам. Коптить курицу разрешается, но только если она хорошо откормлена.

Заключение

Электростатическая коптильня — идеальный выбор для тех, кто стремится сократить время на приготовление любимых копчёных блюд. В традиционных моделях процесс может занять несколько дней, тогда как в электрической версии достаточно всего лишь полчаса. Кроме того, собрать такой прибор очень легко, используя доступные материалы и инструменты. Нет необходимости обращаться в специализированные магазины и тратить деньги на дорогое оборудование. Установка, созданная своими руками, при соблюдении инструкций и общих рекомендаций, не уступает по качеству готовым изделиям из магазина.

Дорогие читатели, делитесь в комментариях своим опытом работы с электростатическими коптилками. Какие плюсы и минусы вы можете отметить? Планируете ли вы самостоятельно изготовить такое устройство? Нам будет интересно узнать о вашем личном опыте домашнего копчения и о тех аппаратах, которые вы используете.

Советы по уходу и обслуживанию электростатической коптильни

Электростатическая коптильня, как и любое другое оборудование, требует регулярного ухода и обслуживания для обеспечения долгого срока службы и качественного копчения продуктов. Ниже приведены основные рекомендации по уходу за электростатической коптильней.

1. Регулярная чистка

После каждого использования коптильни необходимо проводить ее чистку. Это поможет избежать накопления остатков копчения и жира, которые могут повлиять на вкус продуктов и работу устройства. Для чистки используйте мягкие губки и нейтральные моющие средства. Избегайте абразивных материалов, которые могут повредить поверхность.

2. Проверка электрических соединений

Периодически проверяйте электрические соединения и кабели на наличие повреждений. Если вы заметили износ или повреждение, немедленно замените кабель или обратитесь к специалисту для ремонта. Безопасность должна быть вашим приоритетом.

3. Замена фильтров

Если ваша коптильня оборудована фильтрами, следите за их состоянием и заменяйте их по мере необходимости. Загрязненные фильтры могут ухудшить качество копчения и привести к перегреву устройства.

4. Хранение коптильни

Когда коптильня не используется, храните ее в сухом и защищенном от пыли месте. Если возможно, накройте устройство защитной пленкой или тканью, чтобы предотвратить накопление пыли и грязи.

5. Проверка состояния нагревательных элементов

Нагревательные элементы являются ключевыми компонентами электростатической коптильни. Регулярно проверяйте их на наличие повреждений или коррозии. Если вы заметили какие-либо проблемы, замените элементы, чтобы избежать неисправностей во время работы.

6. Использование качественных древесных чипсов

Для достижения наилучших результатов копчения используйте только качественные древесные чипсы, предназначенные для копчения. Некачественные или влажные чипсы могут привести к образованию дыма низкого качества и негативно сказаться на вкусе продуктов.

7. Следите за температурным режимом

Контролируйте температуру внутри коптильни во время работы. Используйте термометры для проверки температуры и убедитесь, что она соответствует рекомендуемым значениям для конкретного типа продукта. Это поможет избежать недокопчения или пережаривания.

8. Обратитесь к инструкции производителя

Каждая модель электростатической коптильни может иметь свои особенности и рекомендации по обслуживанию. Обязательно ознакомьтесь с инструкцией производителя, чтобы следовать всем рекомендациям и избежать ошибок в уходе за устройством.

Соблюдение этих простых советов поможет вам поддерживать вашу электростатическую коптильню в отличном состоянии, обеспечивая качественное копчение и долгий срок службы устройства.

Вопрос-ответ

Как работает электростатическая коптильня?

Проходя сквозь анод (коронирующие иглы), коптильный дым электризуется и приобретает положительный заряд. Под воздействием электростатического поля он устремляется к катоду, соединенному с продуктами, подлежащими копчению. Частицы дыма оседают на поверхности продукта и частично проникают сквозь его толщу.

Сколько коптить рыбу в электростатической коптильне?

По рыбе. Горячее копчение проводится после прогрева продукта до нужной температуры 69-75°. Сам процесс подачи дыма с электростатикой занимает 30-90 минут. Применение электростатики при горячем копчении увеличивает срок хранения продукта и улучшает его вкусовые качества.

Чем отличается электростатическая коптильня от обычной?

Преимущества электростатических коптилен: высокая скорость обработки. Если в традиционной термокамере холодного копчения рыба или мясо должны провести 6-8 часов, то в электростатической модели сроки сокращаются до 20-90 минут в зависимости от объема и структуры полуфабриката. Вариативность готовки.

Советы

СОВЕТ №1

Перед началом сборки электростатической коптильни тщательно изучите все компоненты и их назначение. Убедитесь, что у вас есть все необходимые материалы и инструменты, чтобы избежать задержек в процессе сборки.

СОВЕТ №2

Обратите внимание на безопасность при работе с электрическими компонентами. Используйте изолированные инструменты и следуйте инструкциям по подключению, чтобы избежать короткого замыкания или других опасных ситуаций.

СОВЕТ №3

При выборе места для установки коптильни учитывайте вентиляцию и доступ к источнику питания. Хорошая циркуляция воздуха поможет избежать накопления дыма и обеспечит более равномерное копчение продуктов.

СОВЕТ №4

Не забывайте о тестировании устройства после сборки. Проведите пробный запуск без продуктов, чтобы убедиться, что все системы работают корректно и нет утечек дыма или электричества.
